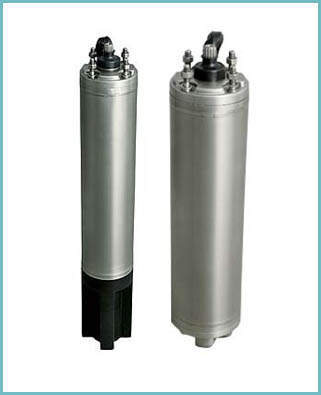

Motori a resina da 4" (Serie Esteem)

I Motori Sommersi Serie EsteemTormac sono ingegnosamente progettati e sviluppati utilizzando i  software dell’ingegneria più recente,  macchinari e strumenti di alta tecnologia con il complemento della tecnologia di avanguardia per la resistenza e la durata, e per garantire una prestazioni implacabile.

Le condizioni elettriche quali tensione, frequenza e le condizioni operative sono integrate nella  progettazione del sistema di avvolgimento e di raffreddamento. La profonda esperienza della nostra azienda facilita il confronto con le impegnative sfide tecnologiche in tutto il mondo. Il design migliorato e testato, combinato con l'efficienza più ottimizzata nel design elettromagnetico, assicura un’eccezionale prestazione; inoltre, i sistemi di garanzia della qualità integrati e più moderni utilizzati in ogni fase della produzione e della lavorazione assicurano un impeccabile funzionamento, continuo e costante.

Lo statore è avvolto un filo di rame smaltato di alta qualità, a sua volta l'involucro dello statore è riempito con resina epossidica. Permettendo una più rapida dissipazione del calore,  la resina garantisce lunga vita al motore. La protezione termica integrata e l’ alleggerimento dello scaricatore proteggono il motore monofase da eventuali burn out dell’avvolgimento.  L’acqua deionizzata,  miscelata con glicole propilenico in rapporto corretto, funge da lubrificante per il rotore, per i bush(?) e per il cuscinetto reggispinta,  nonché per i mezzi di raffreddamento del motore.

Questi motori sono dotati di cavi sostituibili integrati al sistema di messa a terra e al connettore stagno. Per migliorare la resistenza e la durata viene utilizzato un cuscinetto a spinta progettato in modo univoco con elevata capacità di spinta e guarnizioni ad albero di buona qualità. Tutti i motori monofase a 3 filari sono forniti di opportune centraline di controllo.

Tutti i motori Tormac sono prodotti in conformità con ISO 9001 e con  le dimensioni di montaggio NEMA
Caratteristiche strutturali
Componenti Versione - TA
Supporto superiore e inferiore S.S 304
Supporto superiore e inferiore ghisa
Guarnizioni dell’albero NBR
Guscio dello statore avvolto S.S 304
Linguetta S.S 304
Albero rotore S.S 431
Cuscinetti radiali Carbone di grafite
Supporto per segmenti di spinta / segmenti SG Iron / S.S 420
disco di spinta Carbone di grafite
Pressione Equalizzazione Diaframma NBR
Copertura diaframma S.S 304 (solo motore a 3 fili)
Camera condensatrice Nylon - 6 (solo motore a 2 fili)
Guarnizione anello NBR
Applicazioni
Approvvigionamento idrico pubblico e industriale
Pozzi di scarico / serbatoi.
Attrezzature anti-incendio.
Sistemi di pressurizzazione.
Irrigazione e fontane.
Impianti di trattamento delle acque.
Conforme a edifici alti
Conforme a terreni agricoli.
Allevamenti di bestiame, laboratori
Sistemi di irrigazione ed estrazione
Dettagli
liquidi pompati:
diametro nominale 4” (100mm)
Potenza e voltaggio     0.37- 1.1kW - 230V - 1Ph,2Wire  0.37- 1.5kW - 230V - 1Ph,3Wire
con protettore termico interno (da più 1.1kW) &
parafulmini 0.75- 5.5kW - 380-415V - 3Ph,D.O.L
velocità nominale 2900 rpm
tolleranza di tensione -15% + 6%
protezione IP 68
sequenza di rotazione  CCW - 1Ph  CW, CCW - 3Ph
OD 96 mm
Funzione S1 (continuo)
flusso lineare 0,15 m / sec
Temperatura del liquido    33 ° C
frequenza di commutazione 20 volte / ora
Carica della battuta da 0,37 a 1,5 kW - 3000N / 650lbs
da 2,2 a 4,0 kW - 4000N / 900lbs
Dimensioni di montaggio  Standard NEMA
Metodo di avviamento Split Cap Permanente(PSC),Cap. Start &Cap. run(CSCR)  Direct on Line (D.O.L.)
Tipo di motore cavo 2/3 con collegamenti sostituibili.
Limitazioni
Limitazioni operative della pompa
Diametro nominale 10"
Gamma di potenza 9.3kW - 220kW
Velocità  2900 rpm
Campo di portata LPM 300 - 4667
m 3 / h   18 - 280
Testata max raccomandata  ft 19.68 - 1600
m 6 - 488
Dimensioni disponibili mm  125 & 150
Pressione max supportata 4.9 Mpa (49 bar)
