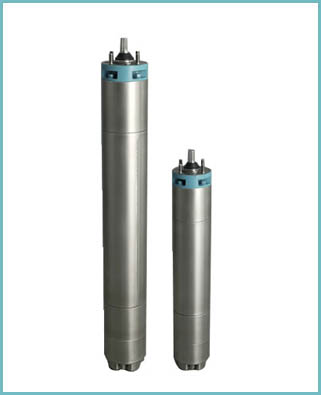

Motori ad acqua  da 6" (Serie Eco)

I motori sommersi Tormac serie Eco sono ingegnosamente progettati e sviluppati utilizzando i  software dell’ingegneria più recente,  macchinari e strumenti di alta tecnologia con il complemento della tecnologia di avanguardia per la resistenza e la durata, e per garantire una prestazioni implacabile. Le condizioni elettriche quali tensione, frequenza e le condizioni operative sono integrate nella  progettazione del sistema di avvolgimento e di raffreddamento. La profonda esperienza della nostra azienda facilita il confronto con le impegnative sfide tecnologiche in tutto il mondo. Il design migliorato e testato, combinato con l'efficienza più ottimizzata nel design elettromagnetico, assicura un’eccezionale prestazione; inoltre, i sistemi di garanzia della qualità integrati e più moderni utilizzati in ogni fase della produzione e della lavorazione assicurano un impeccabile funzionamento, continuo e costante. I motori Tormac serie Eco sono a gabbia di scoiattolo, ad acqua,  raffreddato ad acqua, di tipo riavvolgibile. L'avvolgimento di questi due motori polari è fatto di un speciale cavo impermeabile di puro rame elettrolitico isolato con film sintetico o materiale termoplastico. Tutti i motori monofase sono dotati di protezione termica per evitare burnout dell’avvolgimento. L’alloggiamento dello statore , il guscio di alloggiamento e la base del motore sono realizzati in SS(acciaio) 304/316 fabbricato che impedisce la corrosione del motore.

Questi motori sono pre-riempiti di acqua deionizzata ambientale che funge da lubrificante e refrigerante, una quantità sufficiente per l'installazione. Nel caso in cui si nota qualsiasi perdita di volume bisogna aggiungere dell’acqua pura, fredda, pulita, fresca per evitare guasti causati dal surriscaldamento. Per migliorare la resistenza e la durata viene utilizzato un cuscinetto a spinta progettato in modo univoco con elevata capacità di spinta e guarnizioni ad albero di buona qualità. Tutti i motori monofase sono forniti di opportune centraline di controllo. Il vantaggio principale della struttura del motore riavvolgibile  rende più semplice a tutti livelli la riparazione e il riavvolgimento del motore stesso.
Tutti i motori Tormac sono prodotti in conformità con ISO 9001 e con dimensioni di montaggio NEMA.
Caratteristiche

Altamente affidabile, provato e testato.
Altamente efficiente
Alloggiamento dello statore, base del motore ed il guscio del corpo in acciaio inox per evitare la corrosione
Guarnizione morbida di alta qualità e controllo sabbia per impedire l'ingresso di liquido e sabbia.
Design unico del cuscinetto reggispinta con supporto per carica di spinta verso l’alto.
Maggiore forza di torsione di partenza per esecuzioni  in condizioni difficili.
L'albero è progettato per una trasmissione ottimale.
Connessioni finali ed estensioni progettati secondo gli standard NEMA.
Caratteristiche strutturali
Componenti Versione – TA Versione-TN
Alloggiamento del guscio ghisa con guscio S.S 304   ghisa con guscio S.S 316
Supporto superiore e inferiore S.S 304 S.S 316
Supporto superiore e inferiore ghisa ghisa
Guarnizioni dell’albero NBRNBR
Guscio dello statore avvolto S.S 304 S.S 316
Linguetta 417-4Ph   417-4Ph
Albero rotore EN-8/EN-9  EN-8/EN-9
Cuscinetti radiali Carbone di grafite  Carbone di grafite
Supporto per segmenti di spinta / segmenti  SG Iron / S.S 420
disco di spinta Carbone di grafite
Pressione Equalizzazione Diaframma HNBR   HNBR
Copertura diaframma S.S 304  S.S 316
Applicazioni

Approvvigionamento idrico pubblico e industriale
Pozzi di scarico / serbatoi.
Attrezzature anti-incendio.
Sistemi di pressurizzazione.
Irrigazione e fontane.
Impianti di trattamento delle acque.
Conforme a edifici alti
Conforme a terreni agricoli.
Allevamenti di bestiame, laboratori
Sistemi di irrigazione ed estrazione


Dettagli
diametro nominale 4” (100mm)
Potenza e voltaggio 0.37-2.2kW - 230V - 1Ph,3Wire
0.37-7.5kW - 380/415V, 3Ph
velocità nominale 2900 rpm
tolleranza di tensione  -15% + 6%
protezione  IP 68
sequenza di rotazione  CCW - 1Ph
CW, CCW - 3Ph
OD  98 mm
Funzione  S1 (continuo)
flusso lineare  0,15 m / sec
Temperatura del liquido    38 ° C
frequenza di commutazione 20 volte / ora
Carica della battuta  da 0,37 a 1,5 kW - 3000N / 650lbs
da 2,2 a 7,5 kW - 4000N / 900lbs
Dimensioni di montaggio  Standard NEMA
Metodo di avviamento 1 Ph - CSR / CSCR
3 Ph– DOL
Tipo di motore cavo piatto  isolato  in PVC 3/4 core , collegato internamente agli avvolgimenti.
Classe di isolamento  Y
