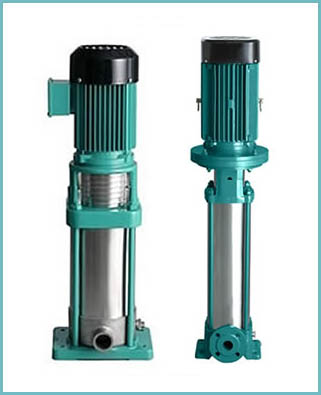

Pompe monoblocco multistadio Verticali (Serie TV)

Le Pompe centrifughe multistadio verticali serie TV sono non autoadescanti, con aspirazione assiale e disponibili con diversi tipi di connessioni di porta, ovvero 1) flangia circolare standard NEMA 2) flange standard ovali  NEMA 3)flange atte all'accoppiamento PJE. Tutti i componenti di queste pompe lubrificati, come giranti, diffusori e albero, sono resistenti alla corrosione dell'acciaio inossidabile AISI e progettati per fornire il miglior rendimento idraulico possibilePoiché girante dell'albero, diffusori e altri componenti vitali della pompa sono fatti in acciaio inossidabile AISI 304/316di alta qualità, queste pompe possono essere utilizzate per pompare grandi quantità d’acqua, piuttosto igienica, da utilizzare in sistemi di acqua potabile.  Gli anelli e le guarnizioni impediscono perdite al corpo intermedio in alta pressione. La chiusura ermetica è realizzata in ceramica e grafite di carbonio per garantire affidabilità e facile sostituzione. Queste pompe sono affidabili, facili da installare e ad alto comfort dell'utente.

Le Pompe centrifughe multistadioverticali Tormac sono alimentate da un motore a induzione, completamente chiuso e raffreddato ad aria, adatto ad un servizio continuo. Lo statore del motore è costituito da strati di acciaio inossidabile a basso consumo/ perdita di Watt assemblati sotto pressione e bloccati rigidamente nel telaio. Il rotore dinamico equilibrato garantisce prestazioni libere da vibrazioni e rumorosità. L'avvolgimento impregnato di vernici in filo di rame smaltato offre un'ottima resistenza.

Un'asta di ampie dimensioni in acciaio qualità e precisamente posizionata a terra è utilizzata per trasmettere la potenza nominale/stimata.Inoltre la costruzione delle componenti del motore e l'utilizzo di materiali di qualità comportano alte prestazioni a basse temperature, aumentando il ciclo di vita del motore.
Caratteristiche


Intervallo di alimentazione    Da 0,37 a 45kW

Velocità   2900rpm

Grado di protezione   IP 55 (opzionale IP 44 / IP 54)

Classe di isolamento F / B '

Versioni  :Fase singola 230V, 50Hz, A.C Rifornimento

(Condensatore permanente-PSC) incorporato con protezione termica.

Tre fasi 380-415V, 50hz, Fornitura A.C.

Sigillatura Tenuta meccanica

Direzione di rotazione In senso antiorario visto dall'estremità di guida

Tipo di funzione S1 (continua)

Aspirazione nominale X Dimensione di consegna

1 "x 1"; 11/4 "x 11/4"; 11/2 "; x 11/2"; 2 "x 2"; 21/2 "x 21/2"; 3 "x3"; 4 "x4"


Gamma delle prestazioni

Frequenza di flusso nominale fino a 90 m 3 / h

Testa totale fino a   250 m

Applicazioni


Sistemi di aumento di pressione

Hvac

Stabilimenti Industriali

Sistema ad osmosi inversa

Antincendio

DENOMINAZIONE Tipo – C Tipo – S Tipo - N
Manicotto esterno della pompa S.S 304 S.S 304 S.S 316
Staffa della pompa  C.I C.I

Aspirazione fino a 7m
Temperatura liquida massima   Da -20 a + 120 ° C
Temperatura ambiente massima   40 ° C
Pressione massima di esercizio    2,1 Mpa (21 bar) - 2,5Mpa (25 bar)
Campo di pressione dell'entrata  0,5Mpa (5bar) - 1,4 Mpa (14 bar)

a) Quantità ammissibile di sabbia 25gm / m3 (max)
b)Densità di ioni di cloro 500ppm (max)
c)Solidi consentiti  300ppm (max)
d) Peso specifico  1.004 (max)
e)Durezza (acqua potabile) 300 (max)
f)Viscosità  1,75 x 106m2 / Sec. (Max)
g)torbidità  50ppm scala di silice (max)
h)pH  Da 6,5 a 8,5
Materiali di costruzione
DENOMINAZIONE Tipo – C Tipo – S Tipo - N
Manicotto esterno della pompa S.S 304 S.S 304 S.S 316
Staffa della pompa  C.I C.I
Intervallo di alimentazione Da 0,40 a 1,36kW
Velocità2900rpm
Grado di protezione IP 54
Classe di isolamento "F"
Versioni :Fase singola 230V, 50Hz, Rifornimento A.C
(Condensatore permanente-PSC) Incorporato con protezione termica
Sigillatura Sigillo meccanico
Direzione di rotazione In senso antiorario visto dall'estremità di guida
Tipo di funzione S1 (continua)
Dimensione di consegna X  aspirazione nominale 1 "x 1"; 11/4 "x 1"

Gamma delle prestazioni
Frequenza di flusso nominale fino a 90 m 3 / h
Testa totale fino a   250 m
