Pompe di drenaggio (SerieTDS)

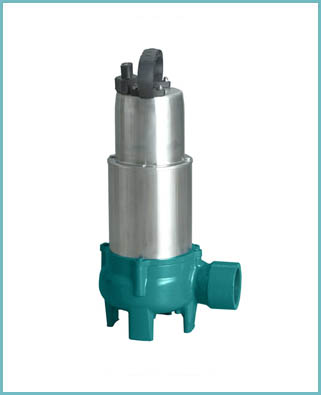

Le pompe idrauliche di scarico Tormak sono costruite secondo specifiche esigenze per garantire la durata e la facilità di manutenzione. La serie TSM & TDS è una pompa sommersa estremamente versatile per usi fissi e mobili. Queste pompe sommerse sono costruite con girante a vortice, semi-vortice e girante a canale.

La pompa e il motore sono collegati con un singolo albero motore per eliminare qualsiasi perdita di trasmissione. I cuscinetti a sfere resistenti all'utilizzo garantiscono una migliore efficienza idraulica e un funzionamento silenzioso, mentre la custodia e le staffe della pompa sono in ghisa di alta qualità. Tutte le pompe e motori della serie sono dotati di doppia tenuta meccanica in carburo di silicio e ceramica in carbonio.

L'albero, in acciaio inossidabile ad alta resistenza, viene utilizzato per trasmettere la potenza nominale, mentre i motori sono alimentati da un motore asincrono a secco posizionato in alloggiamento ad acqua con isolamento di B/F.

La costruzione dei telai dei motori e l'utilizzo di materie prime di qualità creano elevate prestazioni e bassi aumenti di temperatura, aumentando così il ciclo di vita del motore. Il protettore di sovraccarico termico (motoprotettore) è incorporato in tutti i motori monofase.
Caratteristiche


Involucro in acciaio inossidabile/ghisa ionica.
Telaio del motore in acciaio inossidabile.
Girante in termoplastico/acciaio inossidabile/ghisa.
Doppia tenuta meccanica.
Sistema di guida
Applicazioni

Piccoli impianti di depurazione delle acque di scarico, impianti di trattamento delle acque reflue
Acqua di scarico del pozzetto
Acqua contenente fanghi e schiuma,
Acqua contenente additivi fibrosi dalle fabbriche, Fossa settica, bestiame, Alberghi, Ristoranti e altri edifici pubblici.
Deformazione, lavaggio e filtraggio negli impianti di trattamento.
Piccoli usi agricoli e giardinaggio, scarico dell'acqua piovana, acque reflue
Acqua di primavera provenienti dal sottosuolo e dalle gallerie.
Acquacoltura e fontane.
Caratteristiche strutturali

Involucro in acciaio inossidabile/ghisa ionica.
Telaio del motore in acciaio inossidabile.
Girante in termoplastico/acciaio inossidabile/ghisa.
Doppia tenuta meccanica.
Sistema di guida
Dati Tecnici

Intervallo di alimentazione TOH - Serie - 0,37kW - 1,5kW monofase, 0,75kW - 11kW trifase
TOV - Serie - 0,55kW - 2,2kW monofase, 0,75kW - 37kW trifase
Versione   monofase 200-220V, trifase 380 - 415V, A.C.
Frequenza 50 Hz
Velocità 2900 rpm
Grado di protezione IP - 58
Tipo di funzione S1 (continuo)
Massimo avvio per  6 volte
Direzione di rotazione in senso orario dall'estremità di guida
Metodo di avviamento CSCR e CSR monofase, trifase DOL - 0,75kW - 5,5kW, SD - 3,5kW - 30kW
Dettagli

Intervallo di potenza 0,37 - 2,2kW - 1 fase - 220 / 230V, 50Hz.
0,37-2,2kW - 3 fasi - 380-415V, 50Hz
Velocità nominale 2900 giri / min
Tolleranza di tensione -15% + 6%
Protezione IP 68
Sequenza di rotazione  In senso orario visto dalla parte superiore della pompa elettrica
Funzione  S1 Continuo
Classe di isolamento B / F
Tipo di motore  Motore ad induzione con avvolgimento a secco
Cavo motore H07RN-F
Lunghezza del cavo 10m
Girante Vortice / Semi aperto / Canale
Dimensione di consegna 1 1/2", 2" & 2 1/2"
Liquidi pompati
Valore pH 4 -10
Temperatura 40C (Max)
Pressione di esercizio 1,8 Kg / cm2
Capacità di sollevamento solido:
Capacità solida ammissibile 20, 30, 40 & 60mm
Max. Lunghezza delle fibre             150 mm per dimensioni di consegna 1 ¼ "
200 mm per dimensioni di consegna 1 ½ "
250 mm per dimensione di consegna 2 "
300 mm per dimensione di consegna 2 ½ "
Diametro massimo di parte solida  60 - 70% della dimensione di consegna


Dettagli

Coperchio superiore S.S. 304

Telaio del motore Ghisa con coperture in S.S.

Girante Acetale / ghisa / acciaio inossidabile

Corpo pompa Ghisa

Tenuta meccanica Superiore: Ceramica in carbonio.

Inferiore: carburo di silicio

Elementi di fissaggio S.S. 316
